BNCのファーストレターのBをBETのラストレターのTにする。

202503291430頃追記
BNCのNCは二人の考案者氏名の頭文字とヒントの（どこか一文字が違います）からBをA～（Bを除き）～Zまで「○NCコネクタ」で25回検索しようと思い、7番目のHまで来たところでコネクタメーカのカタログが出てきて答えにたどり着きました。

う～ん。しゃれた回答ですね。正解です。
TNC型コネクターです。

群馬放送？？
太田送信所は、AMラジオの送信所でしょうか。
群馬県にAM放送局はないのでは。
無線局検索で放送（AM)、群馬県で検索するとゼロです。

ネット検索しましたら出て来ました。
存在しない架空の話の様です。（画像矢印部分）




↓↓↓　群馬県と奈良県には、NHK及び民放のAM局はありません。
　　 なのでガセネタ扱いしやすいのかも。
　　 ネットは何でもありの世界です。注意。

なんと！ガセネタでしたか！

ＡＭ民放の無い県もあるのですね。

①300円/1個・②200円/1枚・③250円/10個で答えは①かな？

正解②了解しました。
①がネットで「【TC74AC04P 】 85円」なんてもありましたので修正かな？と思っていました。
↓↓↓↓↓↓↓↓↓↓

「答」
① ＣＭＯＳデジタルＩＣ １個　￥５０円
② ３Ｐラグ板　　　 　　 １個　￥８０円
③ ACコード用ブッシュ １個　￥６０円

正解は、②です。
ICは先日購入しましたが、ラグとブッシュは６年程前に購入した価格です。（新潟市内店）

ダイエーのパーツコーナーが無くなってからは
長岡の部品屋さんか通販を利用することが多くなってきましたが、
新潟市でも結構色々手に入るのですね！

そういえば、17日にELA局を上所の某カーショップでお見掛けしました。
部品調達の途中だったのでしょうか？

追記

月曜と木曜に新潟市に集配に行ってます。
すると13日かもですね。
丁度駐車場から出られるときでした。

上所のカーショップは、３月１３日に行きましたが、１７日で間違いなければ人違いでは…？
１３日１４：３０に車のバッテリーを買い、家で交換し１時間後位に古いバッテリー（５年半使用）を持って再来店（廃棄処分）しています。
１３日の数日前にも下見でショップに行ったような気がします。

JA0ELAさま

状態変更の解説があったのですね！
回路図だけ書き写すだけで、よく見ていませんでした（反省）

そんなトグル回路を使ったＤＤＳ　ＶＦＯが完成しました。
トグル回路は５連スイッチの裏側に二階建てで格納してあります。
エンコーダープッシュ or ＳＥＬスイッチプッシュで状態をホールドできるようになってます。

あとレベル不足の問題ですが２ＳＣ７３５－Ｙ（hfe150)を２ＳＣ１８１５-ＢＬ（hfe350)に変更することで解決しました。

明日は工作で散らかった部屋の掃除です。

完成おめでとうございます。
型番はFV-101DDSですね。レベル不足解決、了解しました。

ELA:電柱（殿中）でござる。
BET:美女でござる。
この差は、陣羽織を着ているからでしょうか。

陣羽織は「安土城主　信長の館」の来館者記念撮影用のものです。

クイズの回答です。
・1.5V電池　・・・６番
・９Ｖ電池　・・・４番
・１２Ｖ電池・・・１番
・３番と５番を接続（ヒントです）

ロータリースイッチを使わずに３つの状態を作れるのは便利ですね。

私も今回ＤＤＳーＶＦＯを製作するにあたって便利な回路を見つけたので紹介します。

周波数のステップ（桁）を切り替えるのに、あるボタンを押しながらエンコーダを動かす必要があります。
レイアウトにもよりますが両手を使う必要があります。
ボタンを押したままの状態をホールドできる回路を探していました。
オルタネイトタイプのスイッチを使えばいいのですが、エンコーダにプッシュスイッチの付いたものとこの回路を使って片手で操作ができるようになりました。

youtube
https://youtu.be/Kcs8pv5tIrI?si=ns4WieBYa74VUfBx

動画の回路で作って見ましたが、失敗しました。
ICは７４HC０４ではなく、７４LS０４Nですが問題ないと思います。
CRの定数は回路図の通りの値ですが、LEDがＯＮ状態でＳＷを押してもＯＦＦになりません。配線ミスかな？
0.1uFを10uFにすると瞬間消えます。回路動作の理解不足ですね。

JA0ELAさま

私も詳しい動作原理を理解していないのですが
74HC04では正常動作しています。
74HCと74LSではHIとLOの閾値が微妙に違うのかもです。

私は電源投入時にON状態になるのが不都合なので、もう一回インバータを通してホトカプラでスイッチングしています。

HCタイプはCMOS、LSはTTL、この辺の差でしょうか。
探しましたらSN７４０４Nもありましたが、入替えても同じす。
足ピンが黒ずみ、使う事はないと思っていた各種ＩＣですが、５０年程が過ぎて使う事になるとは・・・。

ＪＲ０ＱＷＷ/井口様
初めまして、ＪＱ３ＫＪＨまいど中村です。
先日、Ｄ―ＳＴＡＲをデビューしたのですが。

以下の内容で「教えていただけると幸いです」

使用機器：ケンウッドＴ－７５
・画像を送ることができるのですか？
・リフレクターターミナルモードでトライした時
　「クラブ向けサーバーに入っています」と連絡が
　ありました。
　ワイヤーズのＡＬＬ　ＪＡ　ＣＱ　ＲＯＯＭの
　様なサーバーがあるのでしょうか？
・井口様は新潟４３０を利用されているのでしょうか？

以上です。

JQ3KJH局、ご活躍ですね。２月２１日の問合せに回答しましたが返信がなかったので、その後どうされたのかと思っていました。
Dスター運用出来るリグはあるのですがFT8専用で使っています。

皆様お忙しい中、HF無線機・ＱＳＬカード等の問合せで回答をいただき誠にありがとうございました。
おかげさまで１００％ではないですが理解することができたと思っております。
感謝しています。
今後もお力をお借りすることがあるかと思いますが、どうぞよろしくお願いいたします。

ただＨＦ帯対応環境ユニットはまだまだ先（理由：費用面、アンテナ設置で家族の許可に時間が必要）になりそうなので、
まずは手軽・低コスト・家族の許可は必要が無く・遠距離の皆様（ときの広場）と会話できる環境を準備しました。

環境はワイヤーズＸ、Ｄスター、リフレクターターミナルモードになります。
ワイヤーズＸは２０２４年９月から利用し、ＤスターＡｎｄターミナルモードは
２０２５年３月からスタートしております。
ときの広場の皆様は、Dスターですと新潟４３０or長岡４３０になるのでしょうか？よく利用されているレフレクターサーバーは？教えて頂けますか。

以上です。

ブラウン管は焼き付きがないようですね。７８０は１０年ほど使いましたが、手放す時は焼き付いていました。

VU帯カートラ６台の点検修理を頼まれ、今ほど終了です。３日間かかりました。目がぼやけて駄目ですね。

MC50をFT-101Eの外部VFO用に製作した記事を目にした事がありますが、やはりOUTレベルが低かったらしく1段増幅したとありました。
ただ、FVー101のバッファAMPユニットを使ったのか、使わなかったのかは？です。DDSは苦手です。

「追記」
MC50の規格を見てみました。
基本は、７MHｚトランシーバのＶＦＯなのかな？
ＯＵＴレベルは開放端で１Ｖp-p、インピーダンス３００Ω、ＬＰＦのＦｃが１０ＭＨｚですから、ＦＴ１０１Ｅの９ＭＨｚ台発振用には少し気になります。
ＦＴ－１０１側は、送受それぞれのＭＩＸ入力にパラでＶＦＯアウトが接続されていますからレベルも必要と思います。
ＦＶ－１０１とＭＣ５０のＯＵＴレベルをオシロで測定し、差がどの位あるですね。

ＤＤＳは、まさに貴田電子さんのＭＣ－５０です。

なにやらＦＴ－１０１側のインピーダンスが非常に低いらしくレベル不足になるとネットで見ました。
ＦＶー１０１のバッファアンプのゲインを上げる方法を考えます。

そうそうドリフトを気にする通信もしませんし、これ以上深追いはしないかもです。


追記

電圧は失念しましたが、オシロスコープに接続して簡単にＶＲを使っててＦＶ－１０１のレベルと合わせたのですが、１０１と接続するとインピーダンスが低いようで０Ωにしても足りない感じでした。
近いうち１０１との接続状態での電圧を測ってみようと思います。

今年も宴会コース＋飲み放題と蕎麦食べ放題でしょうか。

ときの広場HPに掲載するため伺いました。でも電柱注意ですね。
　↓
https://sites.google.com/view/tokinohiroba/%E3%83%9B%E3%83%BC%E3%83%A0

飲み過ぎに注意！・・・「トノ　デンチュウ　殿中　電柱でござる」

昨年と同じく飲み放題＋蕎麦食べ放題です。

掲載ありがとうございます。

※飲み過ぎには注意しましょう。

参加者　2月26日現在　　16名

JH0DDR JH0RCM JA0FPT JF0WEA
JJ0HYE JA0GSO JF0TKF JA9DMC JA0LIV
JA0ELA JJ0RTC JR0AZC JH0MAQ JR0CPR
JI0UCU JHOKWZ

参加締め切りました。

予算が決まれば、機種選択の範囲が見えて来ます。
安いは、中古品を考えているのでしょうか。

---------------------------------------------------

予算額からして現在販売されている中級レベルの固定機（新品）が買えると思います。
現行機種でも、デモ使用機や数ヵ月使用機などの中古機は販売価格より更に安くなります。

ワイヤーズ中心で運用されて来て、これからSSB、CW運用をお考えなら、一世代くらい前の安い中古リグ（３～４万）で、HF帯の各バンド状況を体験されてから本格導入する手もあります。
ただ、万が一故障するとメーカーは部品なしで対応してくれない事もあります。
操作性が悪いと思ったリグはありません。大半はメインダイアルを回すだけですから。

大阪～新潟間のHF交信は電離層反射になりますから、無線機よりも周波数帯、時間帯、そしてANTの打上げ角が問題となります。
確実に交信出来るかは、何度かトライして見ないと分かりません。　↓↓↓↓
使用リグは、ときの広場HP・無線コーナーをご覧下さい。

JA0ELA様
条件を追加しました。
〇新品でも中古でもどちらも可
〇中古ですと出来るだけ程度良い物
〇予算は約150,000円以下です。（安ければ）
以上になります。

・現在はFT5Dを使用しています。
・大阪松原市内から皆様と電波で会話ができる物がベストです。

新品・中古をネットで検索してみました。
いろいろとありますね。
その中でインパクトがありましたのは。
新品
＊操作性が初心者向けとの評価が多かった物の選びました。
・アイコム７３００＋純正スピーカー付：税込み価格約120，000円
・八重洲FTDX10：税込み価格約150，000円
中古品
＊古い無線機だと思いますが中古なら50，000円以下と考えていましたので、
まあ良いかなと思い選びました。
・八重洲FT736：税込み価格約30，000円
・アイコム756Pro：税込み価格約50，000円

よろしければ、評価をして頂きたいのですが。

「中　古」
FT-736は、HF機ではなくVU帯の機器と思います。（間違いでは？）
IC-756Proは、性能的にはそこそこよいのですが、液晶パネルの視認性が悪いように思います。（最近の機器と比較して）

「新　品」
両機ともダイレクトサンプリング方式を採用しています。
アナログ機なら使用部品や回路で、その機器の性能、音質が想像できましたが、アンテナから入った信号を直接デジタル処理する方式は経験不足（聴き比べ、使用機不足）で機器の評価は難しいです。

ＩＣ－７３００の後に発売されたＩＣ－９７００をＶＵ帯でのＦＴ８運用で使っていますが、デザインは同等で、SWの表示が一部異なるだけです。
ツマミ、SW数は少ないですが、タッチパネル画面（メニュー画面）で数多くの設定、調整が出来るようになっています。
タッチパネル初心者で機能を知るのに取説を手に苦労しましたが、慣れました。

候補の機器は外部電源仕様です。電源の予算も必要です。
１００W機で２０数A消費しますから、３０A電源が必要です。
スイッチング電源は軽量ですが、発生するノイズ対策がしっかりしているのか気になります。
トランスタイプは重いですが、ノイズの心配はありません。

ＪＡ０ＥＬＡ様、ときの広場様
何時もお世話になります。
返信頂いた内容から、再度詳しくHF固定機を物色する事ができる
新たな知識を得ることができ、大変感謝しております。
改めて、お忙しい中、詳しく教えていただき、心より感謝申し上げます。
今後もお手間をおかけすることがあるかと思いますが、
引き続きどうぞ宜しくお願い申し上げます
JA0ELA様のお使いの無線機は？

JA0ELAです。使用リグは２月１７日の掲示板に書き込みましたが、ときの広場HPにあります。
掲示板上部のHome→無線コーナー→各局の無線設備　からどうぞ。

求めれば誰かがヒントを与えてくれるように思います。
人に頼る事を、恐れないことかも知れません。
最後はご自身の決断です。失敗してもそれが経験となり、目指す無線設備が出来上がるのではないでしょうか。

条件から考えると
IC-7300 FT-710 FTdx-10　などが一番良いと思います。
IC-7300はベストセラー機で中古も時々出ています。
FT-710も基本性能良い評価です。ただ冷却ファンの音がきになる方もいるようです。
FTdx-10は少し高いですが高級機に匹敵する（本当かどうか？）らしいです。
安定化電源も高価ですが中古も結構出てます。
どれにしようか悩んでいる時が一番楽しい時です。
ゆっくり考えてください。

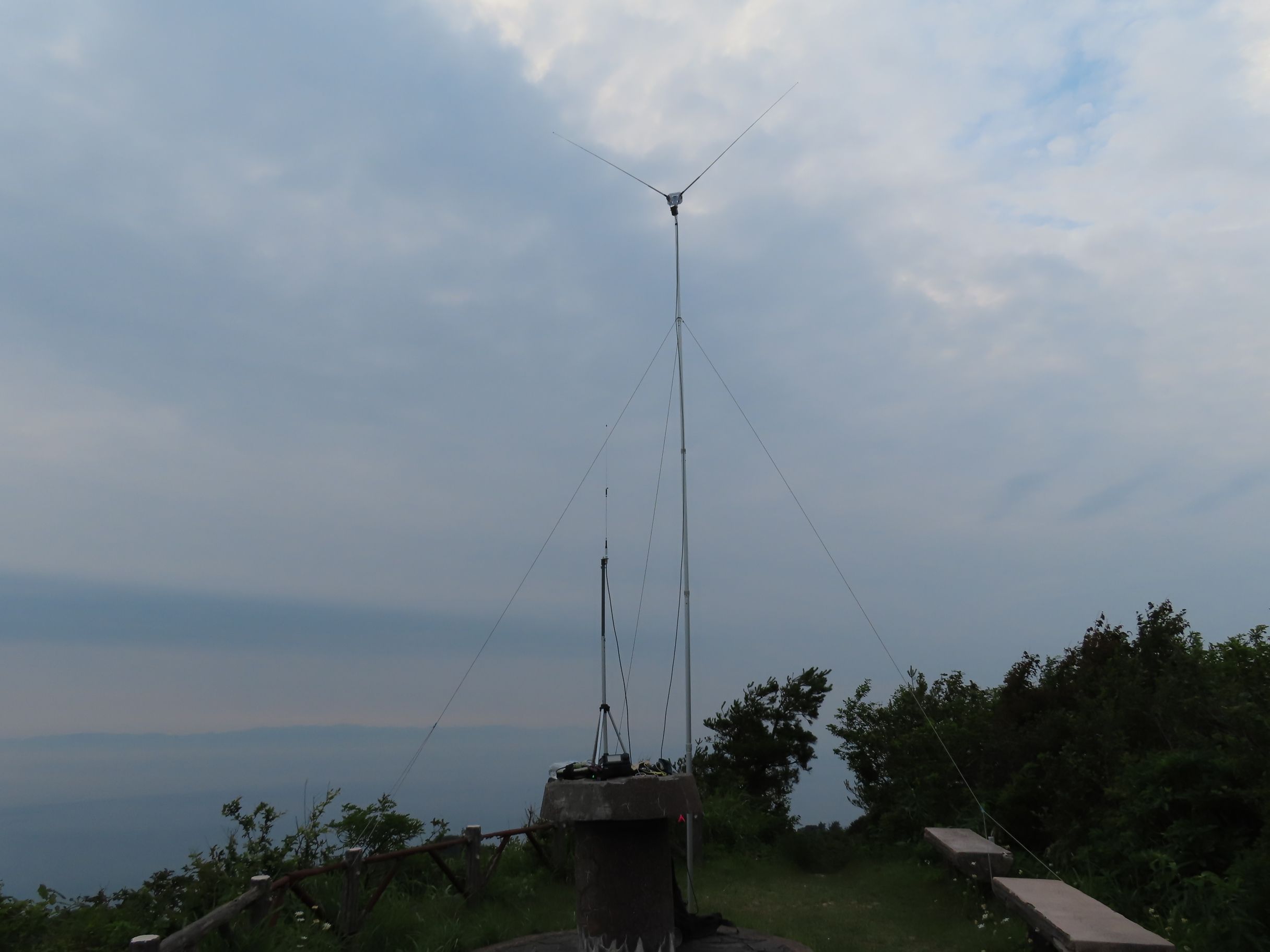

あとはアンテナが無線機よりも重要です。
できるだけ高く大きくですが自分に合った条件の中でどうやって効率よく電波を飛ばすかも楽しみの一つです。

高く大きなANTはいいですね。私のは、小さく飛び出すなです。

参考になるかは？ですか、利用している販売店を紹介します。
・中古無線機本舗：https://oldrig.net/
・長野ハムセンター：http://www.hamcenter.co.jp/
・中部特機産業金沢店：https://www.chutoku.co.jp/shop/products/list?category_id=24

ＪＡＥＬＡ様、ＪＨ０ＫＷＺ(ハットリ)様、ときの広場様
何時もお世話になります。
私の知識不足で理解が追いついていないと感じており
恥ずかしく、何度も質問させて頂いております。
アンテナに関して知識を深めたいのですが。
以下６点について教えていただけますでしょうか。

1.全てのエリアで利用できるANTはありますか？
2.ベランダに設置できる手軽なANTはあるのか？
3.部屋にケーブルを引き込む時、壁に穴をあける以外に
　方法はあるのか？
⒋無線機にオートアンテナチューナー付きであれば、
外付けアンテナチューナは必要か？
⒌10wOR50wOR100wの出力で電波を出した時、ご近所の方に
迷惑がありますか？
⒍中古アンテナの購入は止めた方が良いか？又購入にあたり
　注意することは？

以上です。

お忙しいところお手数をおかけしますが、
ご回答のほどよろしくお願いいたします。

JQ3KJH局への「回答」です。（HF帯運用を想定）
１、全てのエリアで利用出来るANT…とは？　意味不明です。
　　エリア別に仕様が異なるANTはありません。世界共通です。

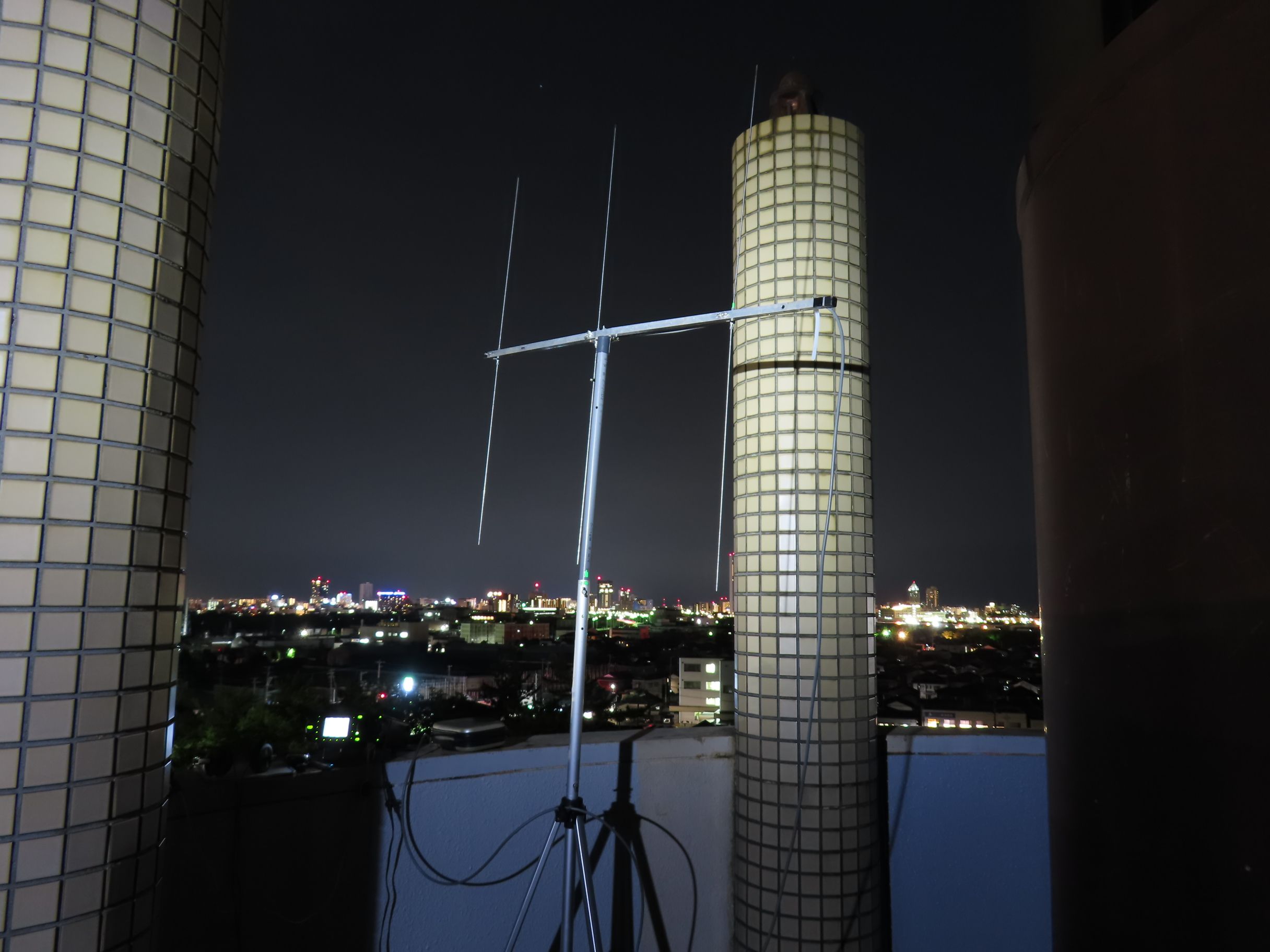

２、各メーカーからベランダ設置に適したＡＮＴが販売されています。
３、窓枠と扉のすき間にはさみ込む「５０Ω同軸すきまケーブル」が販売されています。（耐電力に注意）　部屋にエアコンがある場合、外の室外機まで壁に穴を開け配管が通っています。その部分を利用すれば同軸は通せます。
４、チューナー内蔵タイプに外部チューナーは不要です。（５０Ω同軸接続の場合）
５、電波障害の有無は、それぞれ環境が異なりますから、実際に電波を発射して見なければ分かりません。無線局は、出来る限りの不要輻射対策をしなければなりません。基本波による障害がでた場合は、相手方に対策が必要となり厄介です。（滅多にないと思いますが）
６、ANTは風雨にさらされます。アルミパイプ系のANTは、つなぎ目、ネジ止め部、マッチング部に水の侵入による腐食がないか注意が必要です。実物、詳しい画像で詳細が確認出来ないのであれば中古ANTの購入は控えます。
